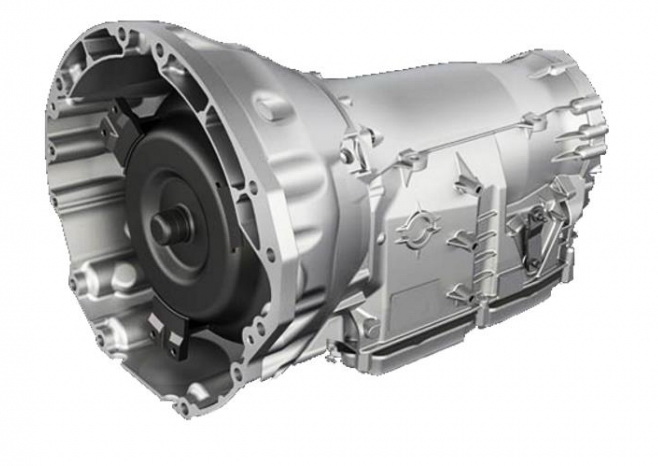

Mercedes-Benz 722.6 Transmission
The 5-speed Mercedes automatic transmission 722.6 was to supposed to be an ideal transmission for flawless cars. It was installed on Mercedes, Porsche 911, Jaguars, Jeeps and many other RWD models with the engine capacity from 3 to 6 liters.This unique transmission was duly appreciated on the market, and was selected for many exclusive cars. For many years, this unit was by American (Chrysler, Jeep, Dodge), and European(Porsche, Jaguar, ...) automakers.
Speeds
5
Type
AT
Drive
RWD/AWD
Max torque
350, 420, 580
ATF change (L)
4
ATF type
236.14
Layout
Longitudinal
ATF capacity (L)
8
Browse parts → Find transmission shops
Report a mistake on this page
Contribute info
This feature is in progress and will be available soon.
9.1/10
Support & Market Presence Index
Widely supported
How widely this transmission is used, documented and supported across the Go4Trans graph.
Market presence9.7
Documentation depth10.0
Knowledge & support8.6
Exploded diagram & parts
Parts categories
Sell 722.6 parts on Go4TransStart selling →
Vehicle fitment explorer
Confirmed vehicle applications. Every row is drawn from our source-verified fitment database.
170 applications · 8 makes · 1996–2017 Mercedes-Benz 141 · Dodge 13 · Chrysler 5 · Jeep 5 · Jaguar 2
| Make | Model | Year | Drive | Engine |
|---|---|---|---|---|
| Chrysler | 300C | 2005-2014 | 5.7, 6.1 | |
| Chrysler | 300C | 2005-2009 | V8 5.7, 6.1L | |
| Chrysler | Charger, SRT | 2006 | 5 Spd RWD | V6 3.5; V8 5.7L 6.1L |
| Chrysler | Crossfire | 2004-2008 | V6 3.2L | |
| Chrysler | Crossfire | 2004-2008 | 3.2 | |
| Dodge | Challenger | 2008-2014 | 3.5, 3.6, 5.7, 6.1, 6.4 | |
| Dodge | Challenger | 2006-2013 | V6, V8 3.5, 3.6, 5.7, 6.1, 6.4 (SRT - 5 speed)L | |
| Dodge | Charger | 2006-2014 | 3.5, 3.6, 5.7, 6.1, 6.4 | |
| Dodge | Charger | 2006-2013 | V6, V8 3.5, 3.6, 5.7, 6.1, 6.4 (SRT - 5 speed)L | |
| Dodge | Magnum | 2005-2011 | V8 5.7, 6.1, 6.4 (R/T, SRT-8)L | |
| Dodge | Magnum | 2005-2011 | 5.7, 6.1, 6.4 | |
| Dodge | Nitro | 2007-2011 | V6 4L | |
| Dodge | Sprinter 2500 | 2003-2011 | L5, V6 2.7. 3.0, 3.5L | |
| Dodge | Sprinter 3500 | 2004-2011 | L5, V6 2.7, 3.0, 3.5L | |
| Dodge Truck | Durango | 2011-2013 | 3.6 | |
| Dodge Truck | Nitro | 2007-2011 | 4.0 | |
| Dodge Truck | Sprinter 2500 | 2003-2011 | 2.7. 3.0, 3.5 | |
| Dodge Truck | Sprinter 3500 | 2004-2011 | 2.7, 3.0, 3.5 | |
| Jaguar | XJR, XJR 100, Super V8 | 1998-2003 | 5 Spd RWD | V8 4.0L |
| Jaguar | XKR | 1999-2002 | 5 Spd RWD | V8 4.2L |
| Jeep | Commander | 2006-2010 | 3.0, 3.7 | |
| Jeep | Grand Cherokee | 2006-2010 | V6, V8 3.0, 6.1, 6.6L | |
| Jeep | Grand Cherokee | 2005-2013 | 3.0, 3.7, 6.4 | |
| Jeep | Grand Cherokee, Laredo | 2006 | 5 Spd RWD/4X4 | V6 3.7L; V8 4.7L |
| Jeep | Wrangler | 2012-2017 | 2.8, 3.6 | |
| Mercedes-Benz | C230 | 2002-2005 | 1.8, 2.3 | |
| Mercedes-Benz | C230 | 1997-2005 | 5 Spd RWD | L4 1.8L 2.3L |
| Mercedes-Benz | C230 | 1997-2005 | 5 SPD RWD | L4 1.8L, 2.3L |
| Mercedes-Benz | C230 | 1997-2001 | 1.8, 2.3 | |
| Mercedes-Benz | C240 | 2002-2005 | 5 Spd RWD | V6 2.6L |
| Mercedes-Benz | C240 | 2002-2005 | 2.6 | |
| Mercedes-Benz | C240 | 2001 | 2.6 | |
| Mercedes-Benz | C280 | 2006 | 5 Spd RWD/4X4 | V6 3.0L |
| Mercedes-Benz | C280 | 1997-2000 | 5 Spd RWD | L6 2.8L |
| Mercedes-Benz | C280 | 1997-2000 | 2.8 | |
| Mercedes-Benz | C320 | 2002-2005 | 3.2 | |
| Mercedes-Benz | C320 | 2000-2005 | 5 Spd RWD | V6 3.2L |
| Mercedes-Benz | C320 | 2000-2001 | 3.2 | |
| Mercedes-Benz | C350 | 2006 | 5 Spd RWD/4X4 | V6 3.5L |
| Mercedes-Benz | C350 | 2006 | 3.5 | |
| Mercedes-Benz | C36 | 1997 | 5 Spd RWD | L6 3.6L |
| Mercedes-Benz | C36 | 1997 | 3.6 | |
| Mercedes-Benz | C43 | 1998-2000 | 5 Spd RWD | V8 4.3L |
| Mercedes-Benz | C43 | 1998-2000 | 4.3 | |
| Mercedes-Benz | C55 | 2005-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | C55 AMG | 2005-2006 | 5.5 | |
| Mercedes-Benz | CL | 1999-2013 | 5 Spd R/AWD | V8 5.0/5.4 V12 5.5/5.8L |
| Mercedes-Benz | CL500 | 2002-2004 | 5.0 | |
| Mercedes-Benz | CL500 | 1998-2004 | 5 Spd RWD | V8 5.0L |
| Mercedes-Benz | CL500 | 1998-2001 | 5.0 | |
| Mercedes-Benz | CL55 AMG | 2002-2007 | 5.5 | |
| Mercedes-Benz | CL55 AMG | 2001-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | CL55 AMG | 2001 | 5.5 | |
| Mercedes-Benz | CL600 | 2002-2014 | 5.5, 5.8, 6.0 | |
| Mercedes-Benz | CL600 | 1998-2006 | 5 Spd RWD | V12 5.5L 5.8L 6.0L |
| Mercedes-Benz | CL600 | 1998-2006 | 5 SPD RWD | V12 5.5L, 5.8L, 6.0L |
| Mercedes-Benz | CL600 | 1998-2001 | 5.5, 5.8, 6.0 | |
| Mercedes-Benz | CL65 AMG | 2005-2014 | 6.0 | |
| Mercedes-Benz | CL65 AMG | 2005-2006 | 5 Spd RWD | V12 6.0L |
| Mercedes-Benz | CLASSE A | 2000-2005 | 5 Spd FWD | L4 1.4/1.6/1.7/1.9L |
| Mercedes-Benz | CLASSE C | 1997-2014 | 5 Spd R/AWD | L4 1.6/1.8/2.0L |
| Mercedes-Benz | CLASSE E | 1999-2014 | 5 Spd R/AWD | L4 1.8L V6 2.4L V8 4.0L |
| Mercedes-Benz | CLASSE S | 1996-2012 | 5 Spd R/AWD | V6 2.8L V8 4.0L V12 5.5L |
| Mercedes-Benz | CLK | 1999-2009 | 5 Spd RWD | L4 1.8L V6 2.6L V8 5.0L |
| Mercedes-Benz | CLK 320 | 1998-2005 | 5 Spd RWD | V6 3.2L |
| Mercedes-Benz | CLK320 | 2002-2005 | 3.2 | |
| Mercedes-Benz | CLK320 | 1998-2006 | 5 SPD RWD | V6 3.2L |
| Mercedes-Benz | CLK320 | 1998-2001 | 3.2 | |
| Mercedes-Benz | CLK430 | 2002-2003 | 4.3 | |
| Mercedes-Benz | CLK430 | 1999-2003 | 5 Spd RWD | V8 4.3L |
| Mercedes-Benz | CLK430 | 1999-2001 | 4.3 | |
| Mercedes-Benz | CLK500 | 2003-2004 | 5 Spd RWD | V8 5.0L |
| Mercedes-Benz | CLK500 | 2003-2004 | 5.0 | |
| Mercedes-Benz | CLK55 AMG | 2002-2006 | 5.5 | |
| Mercedes-Benz | CLK55 AMG | 2001-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | CLK55 AMG | 2001 | 5.5 | |
| Mercedes-Benz | CLS55 AMG | 2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | CLS55 AMG | 2006 | 5.5 | |
| Mercedes-Benz | E300 | 1997-1999 | 5 Spd RWD | L6 3.0L |
| Mercedes-Benz | E300 | 1997-1999 | 3.0 | |
| Mercedes-Benz | E300 Turbo Diesel | 1998-1999 | 3.2 | |
| Mercedes-Benz | E320 | 2008-2009 | 3.0 | |
| Mercedes-Benz | E320 | 2002-2007 | 3.2 | |
| Mercedes-Benz | E320 | 1997-2006 | 5 Spd RWD/AWD | L6 3.2L (Diesel) |
| Mercedes-Benz | E320 | 1997-2006 | 5 Spd RWD/AWD | V6 3.2L |
| Mercedes-Benz | E320 | 1997-2001 | 3.2 | |
| Mercedes-Benz | E320 CDI | 2005-2007 | 3.0, 3.2 | |
| Mercedes-Benz | E350 | 2006-2009 | 3.5 | |
| Mercedes-Benz | E350 | 2006 | 5 Spd RWD/4x4 | V6 3.5L |
| Mercedes-Benz | E420 | 1997 | 5 Spd RWD | V8 4.2L |
| Mercedes-Benz | E420 | 1997 | 4.2 | |
| Mercedes-Benz | E430 | 2002 | 4.3 | |
| Mercedes-Benz | E430 | 1998-2002 | 5 Spd RWD | V8 4.3L |
| Mercedes-Benz | E430 | 1998-2001 | 4.3 | |
| Mercedes-Benz | E500 | 2005-2006 | 5 Spd RWD/4x4 | V8 5.0L |
| Mercedes-Benz | E500 | 2003-2006 | 5.0 | |
| Mercedes-Benz | E500 | 2003-2004 | 5 Spd RWD | V8 5.0L |
| Mercedes-Benz | E55 | 2002-2006 | 5.5 | |
| Mercedes-Benz | E55 | 1999-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | E55 | 1999-2001 | 5.5 | |
| Mercedes-Benz | E55 AMG | 2002-2006 | 5.5 | |
| Mercedes-Benz | E550 | 2007-2013 | 4.6, 5.5 | |
| Mercedes-Benz | E550 | 2007-2009 | 5.5 | |
| Mercedes-Benz | G WAGEN | 2000-2014 | 5 Spd AWD | L5 2.7L V6 3.2L V8 4.0L |
| Mercedes-Benz | G500 | 2002-2006 | 5 Spd RWD/4x4 | V8 5.0L |
| Mercedes-Benz | G500 | 2002-2006 | 5.0 | |
| Mercedes-Benz | G55 AMG | 2003-2011 | 5.5 | |
| Mercedes-Benz | G55 AMG | 2003-2006 | 5 Spd RWD/4x4 | V8 5.5L |
| Mercedes-Benz | ML320 | 2002-2003 | 3.2 | |
| Mercedes-Benz | ML320 | 1998-2002 | 5 Spd RWD/4x4 | V6 3.2L |
| Mercedes-Benz | ML320 | 1998-2001 | 3.2 | |
| Mercedes-Benz | ML350 | 2003-2005 | 5 Spd RWD/4x4 | V6 3.7L |
| Mercedes-Benz | ML350 | 2003-2005 | 3.5 | |
| Mercedes-Benz | ML430 | 1999-2001 | 5 Spd RWD/4x4 | V8 4.3L |
| Mercedes-Benz | ML430 | 1999-2001 | 4.3 | |
| Mercedes-Benz | ML500 | 2002-2005 | 5 Spd RWD/4x4 | V8 5.0L |
| Mercedes-Benz | ML500 | 2002-2005 | 5.0 | |
| Mercedes-Benz | ML55 | 2000-2003 | 5 Spd RWD/4x4 | V8 5.5L |
| Mercedes-Benz | ML55 AMG | 2002-2003 | 5.5 | |
| Mercedes-Benz | ML55 AMG | 2000-2001 | 5.5 | |
| Mercedes-Benz | S320 | 1996-1999 | 5 Spd RWD | L6 3.2L |
| Mercedes-Benz | S320 | 1996-1999 | 3.2 | |
| Mercedes-Benz | S350 | 2006 | 5 Spd RWD | V6 3.7L |
| Mercedes-Benz | S350 | 2006 | 3.7 | |
| Mercedes-Benz | S420 | 1996-1999 | 5 SPD RWD | V8 4.2L |
| Mercedes-Benz | S420 | 1996-1999 | 4.2 | |
| Mercedes-Benz | S420 | 5 Spd RWD | V8 4.2L | |
| Mercedes-Benz | S430 | 2002-2006 | 4.3 | |
| Mercedes-Benz | S430 | 2000-2006 | 5 Spd RWD | V8 4.3L |
| Mercedes-Benz | S430 | 2000-2001 | 4.3 | |
| Mercedes-Benz | S500 | 2002-2006 | 5.0 | |
| Mercedes-Benz | S500 | 1996-2006 | 5 Spd RWD | V8 5.0L |
| Mercedes-Benz | S500 | 1996-2001 | 5.0 | |
| Mercedes-Benz | S55 AMG | 2002-2006 | 5.5 | |
| Mercedes-Benz | S55 AMG | 2001-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | S55 AMG | 2001 | 5.5 | |
| Mercedes-Benz | S600 | 2002-2014 | 5.5, 5.8, 6.0 | |
| Mercedes-Benz | S600 | 1996-2006 | 5 Spd RWD | V12 5.5L 5.8L 6.0L |
| Mercedes-Benz | S600 | 1996-2001 | 5.5, 5.8, 6.0 | |
| Mercedes-Benz | S65 AMG | 2006-2013 | 6.0 | |
| Mercedes-Benz | S65 AMG | 2006 | 5 SPD RWD | V12 6.0L |
| Mercedes-Benz | SL500 | 2002-2003 | 5.0 | |
| Mercedes-Benz | SL500 | 1996-2003 | 5 SPD RWD | V8 5.0L |
| Mercedes-Benz | SL500 | 1996-2001 | 5.0 | |
| Mercedes-Benz | SL55 AMG | 2003-2008 | 5.4 | |
| Mercedes-Benz | SL55 AMG | 2003-2006 | 5 SPD RWD | V8 5.5L |
| Mercedes-Benz | SL600 | 2002-2009 | 5.5, 6.0 | |
| Mercedes-Benz | SL600 | 1996-2006 | 5 SPD RWD | V12 5.5L, 6.0L |
| Mercedes-Benz | SL600 | 1996-2001 | 5.5, 6.0 | |
| Mercedes-Benz | SL65 AMG | 2005-2011 | 6.0 | |
| Mercedes-Benz | SL65 AMG | 2005-2006 | 5 SPD RWD | V12 6.0L |
| Mercedes-Benz | SLK230 | 2002-2004 | 2.3, 3.2 | |
| Mercedes-Benz | SLK230 | 1998-2004 | 5 SPD RWD | L4 2.3L; V6 3.2L |
| Mercedes-Benz | SLK230 | 1998-2001 | 2.3, 3.2 | |
| Mercedes-Benz | SLK32 AMG | 2002-2004 | 5 SPD RWD | V6 3.2L |
| Mercedes-Benz | SLK32 AMG | 2002-2004 | 3.2 | |
| Mercedes-Benz | SLK320 | 2002-2004 | 3.2 | |
| Mercedes-Benz | SLK320 | 2001 | 3.2 | |
| Mercedes-Benz | SLK32AMG | 2002-2004 | 5 Spd RWD | V6 3.2L |
| Mercedes-Benz | SLR Mc Laren | 2005-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | SLR McLaren | 2005-2009 | 5.5 | |
| Mercedes-Benz | SLR McLaren | 2005-2006 | 5 Spd RWD | V8 5.5L |
| Mercedes-Benz | Sprinter Van 2500-3500 | 2007-2016 | 3.0, 3.5 | |
| Mercedes-Benz | VANEO | 2001-2005 | 5 Spd FWD | L4 1.7L 1.9L |
| Mercedes-Benz | VIANO | 2003-2014 | 5 Spd RWD | L4 2.2L V6 2.5L 3.7L |
| Mercedes-Benz | VITO | 2003-2014 | 5 Spd RWD | L4 2.2L 3.5/3.7L |
| Plymouth | Charger, SRT | 2006 | 5 Spd RWD | V6 3.5; V8 5.7L 6.1L |
| Porsche | 911 | 2000-2008 | 5 Spd R/AWD | V6 3.6/3.8L |
| SsangYong | Musso | 2003-2007 | 5 Spd R/AWD | V6 3.2L |
| SsangYong | REXTON | 2002-2014 | 5 Spd R/AWD | L5 2.7L V6 3.2L |
Other and alternative codes of this transmission
+ Contribute
This feature is in progress and will be available soon.
A97/31
722.6
A96.50
A96/50
Friction Chart
A97.31
A97.01
722 6
722-6
A97/50
M140
5GTronic
5G Tronic
7226
A97/01
A97.50
722.600
5G-Tronic
NAG 1
NAG-1
NAG1
W5A900
W9A1000
verified naming
OEM designation
source name
Common problems & symptoms
Problems and symptoms reported for this transmission, compiled from repair sources. Not a complete list.
!
Electric Board Speed Sensors Failure
Speed sensor circuit board fails due to regular overheating and contaminated ATF fluid.
!
Valve Body Malfunction
Faulty valve body causes oil starvation, bushing wear, vibrations and damage to other 722.6 components.
!
Torque Converter Wear
Worn torque converter generates vibrations and metal debris damaging bushings and pump cover friction surfaces.
!
Pump Cover Friction Surface Damage
Prolonged use with worn torque converter causes metal debris to damage pump cover; requires cover and gear replacement.
?
Vibrations and Bushing Wear
Vibrations throughout drivetrain accompanied by accelerated bushing wear, linked to valve body or torque converter fault
?
General Oil Starvation
Insufficient ATF pressure and flow caused by faulty valve body or electrics, leading to widespread component wear.
!
K2 Drum Rear Bushing Damage
Rear bushing of K2 drum damaged by vibrations from unevenly worn friction elements.
!
Overrunning Clutch Separator Wear
Separators of both rear and front overrunning clutches frequently require replacement during overhaul.
?
Limp mode defaults to 2nd gear
When a fault is detected the transmission fails safe to the gear it was in, but once stopped and the ignition cycled it will default to and remain in second gear.
?
Cold stall / TCC shudder
Vehicles experience a mysterious cold start stall or torque converter clutch shudder, traced to residual oil trapped behind the TCC piston causing unwanted centrifugal apply.
!
Rear sprag (F1) misassembly
The new style plastic-caged rear F1 sprag can be assembled with the brass thrust plate on the wrong side, causing hard 1-2 and 2-1 shifts.
?
Harsh torque converter lockup
Wear of the late-style TCC damper valve bore results in a harsh lockup feel when the torque converter clutch engages.
Know a symptom and its fix?
Share the symptom, how it was fixed and the part that solved it. We review every submission before publishing.
Contribute a symptom
This feature is in progress and will be available soon.
About this transmission
Transmission general data
The 5-speed Mercedes automatic transmission 722.6 was to supposed to be an ideal transmission for flawless cars. It was installed on Mercedes, Porsche 911, Jaguars, Jeeps and many other RWD models with the engine capacity from 3 to 6 liters.This unique transmission was duly appreciated on the market, and was selected for many exclusive cars. For many years, this unit was by American (Chrysler, Jeep, Dodge), and European(Porsche, Jaguar, ...) automakers.
- W5A330 - up to 3,5L engines 350Nm, full capacity 8,7L ATF;
- W5J400 - up to 4,3L engines 420Nm, full capacity 9,1L ATF;
- W5A580 - up to 6,0L engines 580Nm, full capacity 9,3L ATF.
Technical issues and repair guidelines
Many experts assume that this transmission has its design peculiarities which require some skills from repair specialists. This transmission is maintenance-friendly, it has a huge resource for transmission components and can serve for a long time, when following the rules of operation and visit a repair shop for well-timed overhaul and replacement of repair parts.
In many cases, repair specialists have to fix the torque converter and replace rubber and plastic spare parts. In most cases, technicians have to replace all friction elements, even if they haven't exhausted their resource.
The electric board with speed sensors get out of order because of regular overheating and contaminated ATF. Operating with the faulty valve body and electrics leads to general oil starvation, wear-out of bushings, vibrations and wear of other units of 722.6 series. Separators of rear and front overrunning clutches are frequently replaced in the process of repair services.If the transmission is used with a worn-out torque converter for a long time, then vibrations and metal debris damage not only bushings, but also friction surfaces of the pump cover. In this case, masters replace the pump cover with gears. Frequently, it is required to replace a rear bushing of the K2 drum, which is damaged by vibrations from unevenly wornout frictions.
The repair of the 722.6 torque converter is one of the most demanded and highly-priced procedures because of the transmission complex design and record number of spare parts. The operation of the 6th series automatic transmissions with the faulty torque converter has a negative impact on the valve body. Therefore, it is recommended not only to completely change ATF, but also hand in the torque converter for replacement of the friction coupling.
Sources & Contribution
+ Contribute
This feature is in progress and will be available soon.
Every claim on this page is backed by a structured source record — including community contributions, each with its own reference.
Contribute transmission data
Go4Trans grows as a community knowledge graph. Help make the 722.6 record more complete — every submission is reviewed before publication.
Contribute data
This feature is in progress and will be available soon.
Report a mistake on this page
This feature is in progress and will be available soon.
✓ Reviewed by our editorial team before going live
✓ Accepted contributions are credited in the Sources list
📋
Alias or code variant
🔩
Part number & fitment
🚗
Vehicle application
🏪
Repair shop listing
📖
Technical article
⚠
Problem report
