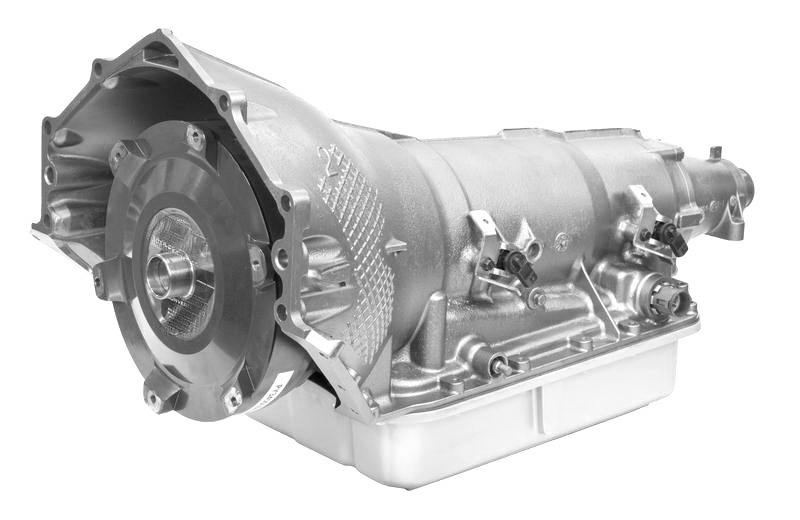

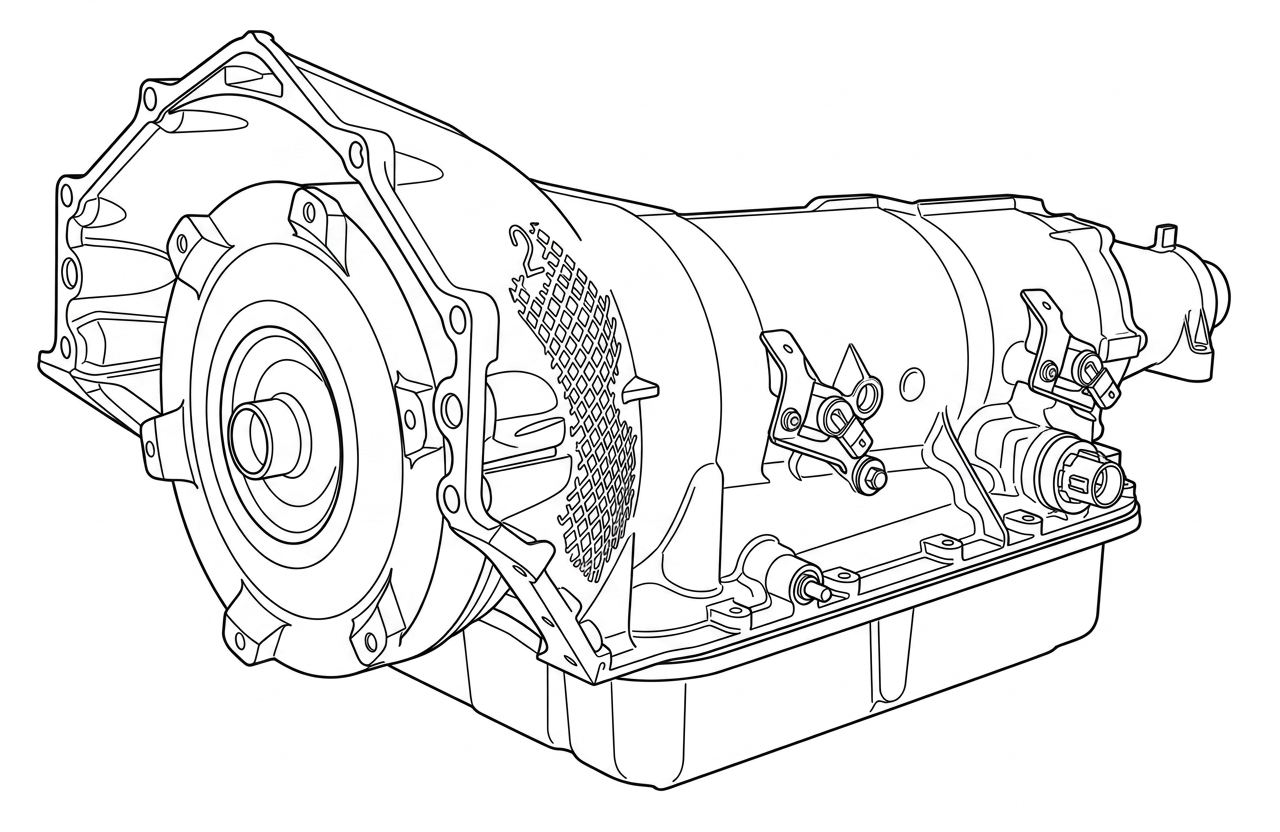

General Motors 4L80E Transmission

The 4-speed automatic transmission GM 4L80 was introduced 1990. It was used for trucks and SUVs with the engine capacity from 5 liters. This transmission is extremely reliable, powerful, and not complicated in terms of design. It has been installed on army armored vehicles Cobra and armored fighting cars Eagle for many years.The 4L80 is a famous predecessor the 3-speed 3L80. Many spare parts are interchangeable. In most cases, this transmission appears in repair services with Jaguars. It is also installed on powerful cars with engines from 5 liters including Hummer and Rolls-Royce.

Speeds 4
Type AT
Drive RWD/4WD
ATF capacity (L) 13,4
ATF change (L) 6,7
ATF type Dexron VI
Max torque 440 lb-ft
Layout Longitudinal
Browse parts → Find transmission shops
Contribute info

This feature is in progress and will be available soon.

Report a mistake on this page
4L80E
9.0/10
Support & Market Presence Index
Widely supported

How widely this transmission is used, documented and supported across the Go4Trans graph.

Market presence9.8
Documentation depth10.0
Knowledge & support7.0

Exploded diagram & parts

Full 4L80E parts catalog →

Point at a part on the diagram (tap it on a phone) to see its position. Click it to see the parts.

181 181 · No. 1 070 070 · No. 2 034 034 · No. 3 530 530 · No. 4 530 530 · No. 5 036 036 · No. 6 520 520 · No. 7 311 311 · No. 8 310 310 · No. 9 380 380 · No. 10 670 670 · No. 11 177 177 · No. 12 178 178 · No. 13 038 038 · No. 14 551 551 · No. 15 040 040 · No. 16 334 334 · No. 17 335 335 · No. 18 960 960 · No. 19 970 970 · No. 20 865 865 · No. 21 650 650 · No. 22 136/116 136, 116 · No. 23 156 156 · No. 24 864 864 · No. 25 214 214 · No. 26 580 580 · No. 27 580-6 580-6 · No. 28 868 868 · No. 29 880 880 · No. 30 861 861 · No. 31 140 140 · No. 32 120/100 120, 100 · No. 33 777 777 · No. 34 961 961 · No. 35 340 340 · No. 36 341 341 · No. 37 545 545 · No. 38 971 971 · No. 39 862 862 · No. 40 217 217 · No. 41 048 048 · No. 42 554 554 · No. 43 334 334 · No. 44 335 335 · No. 45 336 336 · No. 46 964 964 · No. 47 974 974 · No. 48 877 877 · No. 49 127 127 · No. 50 128/106 128, 106 · No. 51 232 232 · No. 52 574 574 · No. 53 235 235 · No. 54 575 575 · No. 55 878 878 · No. 56 878 878 · No. 57 146 146 · No. 58 126/106 126, 106 · No. 59 127 127 · No. 60 879 879 · No. 61 975 975 · No. 62 965 965 · No. 63 181 181 · No. 64 334 334 · No. 65 335 335 · No. 66 555 555 · No. 67 663 663 · No. 68 652 652 · No. 69 652 652 · No. 70 652 652 · No. 71 694 694 · No. 72 886 886 · No. 73 022 022 · No. 74 873 873 · No. 75 144 144 · No. 76 124/104 124, 104 · No. 77 872 872 · No. 78 852 852 · No. 79 874 874 · No. 80 972 972 · No. 81 962 962 · No. 82 333 333 · No. 83 630 630 · No. 84 044 044 · No. 85 226 226 · No. 86 883 883 · No. 87 243 243 · No. 88 244 244 · No. 89 245 245 · No. 90 654 654 · No. 91 054 054 · No. 92 980 980 · No. 93 674 674 · No. 94 054 054 · No. 95 612 612 · No. 96 053 053 · No. 97 582 582 · No. 98 783 783 · No. 99 024 024 · No. 100 238 238 · No. 101 476 476 · No. 102 845 845 · No. 103 584 584 · No. 104 672 672 · No. 105 250 250 · No. 106 251 251 · No. 107 252 252 · No. 108 594 594 · No. 109 889 889 · No. 110 253 253 · No. 111 254 254 · No. 112 255 255 · No. 113 062 062 · No. 114 678 678 · No. 115 374 374 · No. 116 894 894 · No. 117 268 268 · No. 118 269* 269* · No. 119 760 760 · No. 120 064 064 · No. 121 073 073 · No. 122 895 895 · No. 123 348 348 · No. 124 770 770 · No. 125 066 066 · No. 126 074 074 · No. 127 446 446 · No. 128 347 347 · No. 129 946 946 · No. 130 913 913 · No. 131 132 132 · No. 132 379 379 · No. 133 410 410 · No. 134 436 436 · No. 135 436 436 · No. 136 320 320 · No. 137 938/934 938, 934 · No. 138 991-4 991-4 · No. 139 991-3 991-3 · No. 140 799 799 · No. 141 994 994 · No. 142 991-6 991-6 · No. 143 906 906 · No. 144 909 909 · No. 145 911 +2 911, 911-4, 911-5 · No. 146 353 353 · No. 147 354 354 · No. 148 947 947 · No. 149 363 363 · No. 150 494 494 · No. 151 010 010 · No. 152 437 437 · No. 153 747/321 747, 321 · No. 154 308 308 · No. 155 351 351 · No. 156 932 932 · No. 157 487 487 · No. 158 937 937 · No. 159 351 351 · No. 160 942 942 · No. 161 941 941 · No. 162 992 992 · No. 163 072 072 · No. 164 991-1 991-1 · No. 165 483 483 · No. 166 995-3 995-3 · No. 167 995-2 995-2 · No. 168 995-1 995-1 · No. 169 170 170 · No. 170 907 907 · No. 171 908 908 · No. 172 192 192 · No. 173 912 912 · No. 174 307 307 · No. 175 300/765 300, 765 · No. 176 435 435 · No. 177 418 418 · No. 178 740 740 · No. 179 422 422 · No. 180 931 931 · No. 181 936 936 · No. 182 797 797 · No. 183 914 914 · No. 184 371 371 · No. 185 741-1 741-1 · No. 186 421 421 · No. 187 442 442 · No. 188 999 999 · No. 189 037 037 · No. 190 211* 211* · No. 191 309 309 · No. 192 332 332 · No. 193 352 352 · No. 194 996 996 · No. 195

Parts categories

View all parts →

Marketplace products

View all products →
Products listed here are sold by independent sellers approved by Go4Trans and tagged to 4L80E in the Go4Trans marketplace.
Sell 4L80E parts on Go4TransStart selling →

Vehicle fitment explorer

Confirmed vehicle applications. Every row is drawn from our source-verified fitment database.

222 applications · 10 makes · 1987–2016 Chevrolet 90 · GMC 74 · Geo 29 · Isuzu 6 · Bentley 5

Make Model Year Drive Engine
AM General Hummer (H1) 1994-2007 5.7, 6.5
AM General Hummer (H1) 1993-2005 4 Spd RWD/4X4 V8 (Gas) 6.5L (Diesel)
AM General Hummer (H1) 4 Spd RWD/4X4 V8 (GAS) 6.5L
Aston Martin DB7 1994-1998 4 Spd RWD Straight 6 3.2L
Aston Martin DB7 4 Spd RWD V6 3.2L
Bentley Arnage 2002-2006 4 Spd RWD V8 6.8L
Bentley Azure 1995-2003 4 Spd RWD V8 6.75L
Bentley Brooklands 1992-1997 4 Spd RWD V8 6.75L
Bentley Coninental 1991-2003 4 Spd RWD V8 6.75L Turbo
Bentley Turbo “R” 1995-1997 4 Spd RWD V8 6.75L
Chevrolet Avalanche 2002-2006 4 Spd RWD/4X4 V8 8.1L
Chevrolet AVALANCHE 2001-2008 4 Spd RWD/4X4 V8 5.3L/8.1L
Chevrolet C1500 1997-1999 V6, V8 4.3, 5.0, 5.7, 6.5 ( 1/2 Ton - Pickup)L
Chevrolet C1500 1995-1996 V8 6.2, 6.5, 7.4 ( 1/2 Ton - Pickup)L
Chevrolet C2500 1997-2000 V8 5.0, 5.7, 6.5, 7.4 ( 3/4 Ton - Pickup)L
Chevrolet C2500 1995-1996 V8 6.2, 6.5, 7.4 ( 3/4 Ton - Pickup)L
Chevrolet CANYON 2003-2012 4 Spd RWD/4X4 L4 2.8L/2.9L L5 3.5L/3.7
Chevrolet Express G1500 - Van 1996 V8 5.7, 6.5L
Chevrolet Express G2500 - Van 1997-2006 V8 6.0,6.5, 6.6L
Chevrolet Express G3500 - Van 1997-2006 V8 4.8, 5.7, 6.0,L
Chevrolet Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 4.8L 5.3L 5.7L
Chevrolet Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 6.0L 7.4L
Chevrolet Express, Savana, 3500 2002 4 Spd RWD/4X4 V8 8.1L
Chevrolet G10/1500 - Van 1997-1998 V8 5.7L
Chevrolet G10/1500 - Van 1996 V8 5.0, 5.7L
Chevrolet G20/2500 - Van 1997-1998 V8 5.7, 6.5L
Chevrolet G20/2500 - Van 1995-1996 V8 5.7, 6.5L
Chevrolet G20/2500 Sport Van 1995-1996 V8 6.5, 7.4L
Chevrolet H1 HUMMER 1993-2005 4 Spd 4X4 V8 5.7L 6.5L DIESEL
Chevrolet K1500 4WD - Pickup 1997-1999 V6, V8 4.3, 5.0, 5.7, 6.5L
Chevrolet K2500 4WD - Pickup 1997-2000 V8 5.7, 6.5, 7.4L
Chevrolet PICK UP 1500/2500 1995-2000 4 Spd RWD/4X4 V8 5.0-7.4L 6.5
Chevrolet SAVANA 2007-2016 4 Spd R/AWD V6 4.3L V8 4.9/5.3L
Chevrolet SAVANA 2002-2016 4 Spd RWD V8 4.8/6.0L
Chevrolet SIERRA DENALI 1998-2007 4 Spd RWD RWD/4X4 V8 6.0/6.5L
Chevrolet Silverado 1500 2003-2006 V8 6 ( 4WD)L
Chevrolet Silverado 1500HD 2001-2007 V8 6L
Chevrolet SILVERADO 1500HD/1500 2004-2005 4 Spd RWD/4X4 V8 6.0L
Chevrolet Silverado 2500 1999-2004 V8 6 (2WD)L
Chevrolet Silverado 2500 1999-2004 V8 6 (4WD)L
Chevrolet Silverado 2500HD 2001-2006 V8 6L
Chevrolet Silverado 3500 2001-2006 V8 6.6L
Chevrolet Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 5.0L 5.7L 6.0L 6.5L
Chevrolet Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
Chevrolet Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 6.6L (Diesel)
Chevrolet Suburban 1500 2007-2009 V8 5.3, 6.0L
Chevrolet SUBURBAN 1500 1995-2008 4 Spd RWD/4X4 V8 6.0/6.5 7.4L DIESEL
Chevrolet Suburban 1500-2500 1995-2007 4 Spd RWD/4x4 V8 5.7L 6.0L
Chevrolet Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
Chevrolet Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
Chevrolet Suburban 2500 2000-2009 V8 8.1L
Chevrolet Suburban C1500 1995-1996 V8 5.7, 6.5L
Chevrolet Suburban C2500 1997-1999 V8 5.7, 6.5, 7.4L
Chevrolet Suburban C2500 1995-1996 V8 5.7, 6.5, 7.4L
Chevrolet Suburban K1500 4WD 1997-1999 V8 6.5L
Chevrolet Suburban K1500 4WD 1995-1996 V8 5.7, 6.5L
Chevrolet Suburban K2500 4WD 1997-1999 V8 6.5, 7.4L
Chevrolet Suburban K2500 4WD 1995-1996 V8 5.7, 6.5, 7.4L
Chevrolet TAHOE 1995-2003 4 Spd RWD/4X4 V8 6.0/8.1L 6.5L DIESEL
Chevrolet Tahoe 1995-1999 V8 5.7, 6.5L
Chevrolet Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 5.7L 6.0L
Chevrolet Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
Chevrolet Tahoe, Yukon 1995-2007 4 Spd RWD4X4 V8 8.1L
Chevrolet VAN FULL SIZE 2500 1996-2009 4 Spd R/AWD V6 4.3L V8 4.8L/5.3L
Chevrolet VAN FULL SIZE 3500 2004-2007 4 Spd RWD V8 4.8L/6.0L
Chevrolet VAN FULL SIZE 3500 1995-2003 4 Spd RWD 4.8L/5.7L/6.0L/7.4L/8.1L
Chevrolet YUKON 1500 2004-2007 4 Spd RWD/4X4 V8 6.0/8.1L
Chevrolet YUKON 2500 2007-2012 4 Spd RWD/4X4 V8 6.0L
Chevrolet YUKON 2500 4 Spd RWD/4X4 V8 6.0L
Chevrolet Truck Avalanche 2002-2006 V8 8.1(2500 3/4 Ton)L
Chevrolet Truck Avalanche 2500 3/4 Ton 2002-2006 8.1
Chevrolet Truck C1500 1/2 Ton - Pickup 1997-1999 4.3, 5.0, 5.7, 6.5
Chevrolet Truck C1500 1/2 Ton - Pickup 1995-1996 6.2, 6.5, 7.4
Chevrolet Truck C2500 3/4 Ton - Pickup 1997-2000 5.0, 5.7, 6.5, 7.4
Chevrolet Truck C2500 3/4 Ton - Pickup 1995-1996 6.2, 6.5, 7.4
Chevrolet Truck Express G1500 1/2 Ton - Van 1996 5.7, 6.5
Chevrolet Truck Express G2500 3/4 Ton - Van 1997-2006 6.0, 6.5, 6.6
Chevrolet Truck Express G3500 1 Ton - Van 1997-2006 4.8, 5.7, 6.0
Chevrolet Truck G10/1500 1/2 Ton - Van 1997-1998 5.7
Chevrolet Truck G10/1500 1/2 Ton - Van 1996 5.0, 5.7
Chevrolet Truck G20/2500 3/4 Ton - Van 1997-1998 5.7, 6.5
Chevrolet Truck G20/2500 3/4 Ton - Van 1995-1996 5.7, 6.5
Chevrolet Truck G20/2500 3/4 Ton Sport Van 1995-1996 6.5, 7.4
Chevrolet Truck K1500 1/2 Ton 4WD - Pickup 1997-1999 4.3, 5.0, 5.7, 6.5
Chevrolet Truck K2500 3/4 Ton 4WD - Pickup 1997-2000 5.7, 6.5, 7.4
Chevrolet Truck Silverado 1500 1/2 Ton 4WD - Pickup 2003-2006 6.0
Chevrolet Truck Silverado 1500HD 1/2 Ton - Pickup 2001-2007 6.0
Chevrolet Truck Silverado 2500 3/4 Ton 2WD - Pickup 1999-2004 6.0
Chevrolet Truck Silverado 2500HD 3/4 Ton - Pickup 2001-2006 6.0
Chevrolet Truck Silverado 3500 1 Ton - Pickup 2001-2006 6.6
Chevrolet Truck Suburban 1500 1/2 Ton 2007-2009 5.3, 6.0
Chevrolet Truck Suburban 2500 3/4 Ton 2000-2009 8.1
Chevrolet Truck Suburban C1500 1/2 Ton 1995-1996 5.7, 6.5
Chevrolet Truck Suburban C2500 3/4 Ton 1997-1999 5.7, 6.5, 7.4
Chevrolet Truck Suburban C2500 3/4 Ton 1995-1996 5.7, 6.5, 7.4
Chevrolet Truck Suburban K1500 1/2 Ton 4WD 1997-1999 6.5
Chevrolet Truck Suburban K1500 1/2 Ton 4WD 1995-1996 5.7, 6.5
Chevrolet Truck Suburban K2500 3/4 Ton 4WD 1997-1999 6.5, 7.4
Chevrolet Truck Suburban K2500 3/4 Ton 4WD 1995-1996 5.7, 6.5, 7.4
Chevrolet Truck Tahoe 1995-1999 5.7, 6.5
Geo Avalanche 2002-2006 4 Spd RWD/4X4 V8 8.1L
Geo AVALANCHE 2001-2008 4 Spd RWD/4X4 V8 5.3L/8.1L
Geo CANYON 2003-2012 4 Spd RWD/4X4 L4 2.8L/2.9L L5 3.5L/3.7
Geo Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 4.8L 5.3L 5.7L
Geo Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 6.0L 7.4L
Geo Express, Savana, 3500 2002 4 Spd RWD/4X4 V8 8.1L
Geo H1 HUMMER 1993-2005 4 Spd 4X4 V8 5.7L 6.5L DIESEL
Geo PICK UP 1500/2500 1995-2000 4 Spd RWD/4X4 V8 5.0-7.4L 6.5
Geo SAVANA 2007-2016 4 Spd R/AWD V6 4.3L V8 4.9/5.3L
Geo SAVANA 2002-2016 4 Spd RWD V8 4.8/6.0L
Geo SIERRA DENALI 1998-2007 4 Spd RWD RWD/4X4 V8 6.0/6.5L
Geo SILVERADO 1500HD/1500 2004-2005 4 Spd RWD/4X4 V8 6.0L
Geo Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 5.0L 5.7L 6.0L 6.5L
Geo Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
Geo Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 6.6L (Diesel)
Geo SUBURBAN 1500 1995-2008 4 Spd RWD/4X4 V8 6.0/6.5 7.4L DIESEL
Geo Suburban 1500-2500 1995-2007 4 Spd RWD/4x4 V8 5.7L 6.0L
Geo Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
Geo Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
Geo TAHOE 1995-2003 4 Spd RWD/4X4 V8 6.0/8.1L 6.5L DIESEL
Geo Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 5.7L 6.0L
Geo Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
Geo Tahoe, Yukon 1995-2007 4 Spd RWD4X4 V8 8.1L
Geo VAN FULL SIZE 2500 1996-2009 4 Spd R/AWD V6 4.3L V8 4.8L/5.3L
Geo VAN FULL SIZE 3500 2004-2007 4 Spd RWD V8 4.8L/6.0L
Geo VAN FULL SIZE 3500 1995-2003 4 Spd RWD 4.8L/5.7L/6.0L/7.4L/8.1L
Geo YUKON 1500 2004-2007 4 Spd RWD/4X4 V8 6.0/8.1L
Geo YUKON 2500 2007-2012 4 Spd RWD/4X4 V8 6.0L
Geo YUKON 2500 4 Spd RWD/4X4 V8 6.0L
GMC Avalanche 2002-2006 4 Spd RWD/4X4 V8 8.1L
GMC AVALANCHE 2001-2008 4 Spd RWD/4X4 V8 5.3L/8.1L
GMC C1500 1997-1999 V6, V8 4.3, 5.0, 5.7, 6.5 ( 1/2 Ton - Pickup)L
GMC C1500 1995-1996 V8 5.7, 6.5 ( 1/2 Ton - Pickup)L
GMC C2500 1997-2000 V8 5.0, 5.7, 6.5, 7.4 ( 3/4 Ton - Pickup)L
GMC C2500 1995-1996 V8 5.7, 6.5, 7.4, 5.0 ( 3/4 Ton - Pickup)L
GMC CANYON 2003-2012 4 Spd RWD/4X4 L4 2.8L/2.9L L5 3.5L/3.7
GMC Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 4.8L 5.3L 5.7L
GMC Express, Savana, 2500-3500 1996-2006 4 Spd RWD/4X4 V8 6.0L 7.4L
GMC Express, Savana, 3500 2002 4 Spd RWD/4X4 V8 8.1L
GMC G2500 Rally Wagon - Van 1995 V8 6.5L
GMC G2500 Vandura Cargo - Van 1995 V8 6.5L
GMC H1 HUMMER 1993-2005 4 Spd 4X4 V8 5.7L 6.5L DIESEL
GMC K1500 4WD - Pickup 1997-1999 V6, V8 4.3, 5.0, 5.7, 6.5L
GMC K1500 4WD - Pickup 1995-1996 V8 5.7, 6.5L
GMC K2500 4WD - Pickup 1997-2000 V8 5.0, 5.7, 6.5, 7.4L
GMC K2500 4WD - Pickup 1995-1996 V8 5.7, 6.5, 7.4L
GMC PICK UP 1500/2500 1995-2000 4 Spd RWD/4X4 V8 5.0-7.4L 6.5
GMC SAVANA 2007-2016 4 Spd R/AWD V6 4.3L V8 4.9/5.3L
GMC SAVANA 2002-2016 4 Spd RWD V8 4.8/6.0L
GMC Savana G1500 - Van 1996 V6, V8 4.3, 5.0, 5.7L
GMC Savana G2500- Van 1997-2006 V8 6.0, 6.5, 6.6L
GMC Savana G2500- Van 1996 V8 5.7, 6.5L
GMC Sierra 1500 2002-2006 V8 6 ( 4WD - Pickup 1/2 Ton)L
GMC Sierra 1500HD 2007 V8 6 (Classic 1/2 Ton)L
GMC Sierra 1500HD 2001-2006 V8 6 ( 1/2 Ton - Pickup)L
GMC Sierra 2500 1999-2004 V8 6 (2WD - Pickup 3/4 Ton )L
GMC SIERRA DENALI 1998-2007 4 Spd RWD RWD/4X4 V8 6.0/6.5L
GMC SILVERADO 1500HD/1500 2004-2005 4 Spd RWD/4X4 V8 6.0L
GMC Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 5.0L 5.7L 6.0L 6.5L
GMC Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
GMC Silverado, Sierra,1500-3500 1995-2007 4 Spd RWD/4X4 V8 6.6L (Diesel)
GMC SUBURBAN 1500 1995-2008 4 Spd RWD/4X4 V8 6.0/6.5 7.4L DIESEL
GMC Suburban 1500-2500 1995-2007 4 Spd RWD/4x4 V8 5.7L 6.0L
GMC Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
GMC Suburban 1500-2500 1995-2007 4 Spd RWD/4X4 V8 7.4L 8.1L
GMC Suburban C1500 1997-1999 V8 5.7, 6.5L
GMC Suburban C1500 1995-1996 V8 5.7, 6.5L
GMC Suburban C2500 1997-1999 V8 5.7, 6.5, 7.4L
GMC Suburban C2500 1995-1996 V8 5.7, 6.5, 7.4L
GMC Suburban K1500 4WD 1997-1999 V8 5.7, 6.5L
GMC Suburban K1500 4WD 1992-1996 V8 5.7, 6.5L
GMC Suburban K2500 4WD 1997-1999 V8 5.7, 6.5, 7.4L
GMC Suburban K2500 4WD 1992-1996 V8 5.7, 7.4, 6.5L
GMC TAHOE 1995-2003 4 Spd RWD/4X4 V8 6.0/8.1L 6.5L DIESEL
GMC Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 5.7L 6.0L
GMC Tahoe, Yukon 1995-2007 4 Spd RWD/4X4 V8 6.5L (Diesel)
GMC Tahoe, Yukon 1995-2007 4 Spd RWD4X4 V8 8.1L
GMC VAN FULL SIZE 2500 1996-2009 4 Spd R/AWD V6 4.3L V8 4.8L/5.3L
GMC VAN FULL SIZE 3500 2004-2007 4 Spd RWD V8 4.8L/6.0L
GMC VAN FULL SIZE 3500 1995-2003 4 Spd RWD 4.8L/5.7L/6.0L/7.4L/8.1L
GMC Yukon 1997-2007 V8 5.7, 6.0, 6.5, 7.4, 8.1L
GMC Yukon 1995-1996 V8 6.0, 6.5, 7.4, 8.1L
GMC YUKON 1500 2004-2007 4 Spd RWD/4X4 V8 6.0/8.1L
GMC YUKON 2500 2007-2012 4 Spd RWD/4X4 V8 6.0L
GMC YUKON 2500 4 Spd RWD/4X4 V8 6.0L
GMC Yukon XL 2001-2006 V8 6L
GMC Yukon XL 2000-2006 V8 5.3L
GMC Truck C1500 1/2 Ton - Pickup 1997-1999 4.3, 5.0, 5.7, 6.5
GMC Truck C1500 1/2 Ton - Pickup 1995-1996 5.7, 6.5
GMC Truck C2500 3/4 Ton - Pickup 1997-2000 5.0, 5.7, 6.5, 7.4
GMC Truck C2500 3/4 Ton - Pickup 1995-1996 5.7, 6.5, 7.4, 5.0
GMC Truck G2500 Rally Wagon - Van 1995 6.5
GMC Truck G2500 Vandura Cargo - Van 1995 6.5
GMC Truck K1500 1/2 Ton 4WD - Pickup 1997-1999 4.3, 5.0, 5.7, 6.5
GMC Truck K1500 1/2 Ton 4WD - Pickup 1995-1996 5.7, 6.5
GMC Truck K2500 3/4 Ton 4WD - Pickup 1997-2000 5.0, 5.7, 6.5, 7.4
GMC Truck K2500 3/4 Ton 4WD - Pickup 1995-1996 5.7, 6.5, 7.4
GMC Truck Savana G2500 3/4 Ton - Van 1997-2006 6.0, 6.5, 6.6
GMC Truck Savana G2500 3/4 Ton - Van 1996 5.7, 6.5
GMC Truck Yukon 1997-2007 5.7, 6.0, 6.5, 7.4, 8.1
GMC Truck Yukon 1995-1996 6.0, 6.5, 7.4, 8.1
GMC Truck Yukon XL 1/2 Ton 2001-2006 6.0
GMC Truck Yukon XL 3/4 Ton 2000-2006 5.3
Hummer H1 2002-2004 6.5
Hummer H1 Alpha 2006 6.6
Hummer H2 2003-2006 6.0
Hummer Hummer/Hummer H1 1997-2001 5.7, 6.2, 6.5
Hummer Hummer/Hummer H1 1993-1996 5.7, 6.2, 6.5
Isuzu NPR Tilt Cab 1997-2013 5.7, 6.0
Isuzu NPR Tilt Cab 1990-1996 5.7, 6.0
Isuzu NPR Truck 1987-2005 4 Spd RWD V8 5.7L
Isuzu NQR Tilt Cab 1999-2005 4.8
Isuzu NRR Tilt Cab 1988-1994 6.5
Isuzu TRUCK NPR, W4 1987-2005 4 Spd RWD V8 5.7L/6.0L
Jaguar XJ-12 1994-1996 6.0
Jaguar XJ-12 1993-1996 4 Spd RWD L6 4.0L; V12 6.0L
Jaguar XJ12/XJR/XJS 1994-1997 4 Spd RWD L6 4.0L V12 6.0L
Jaguar XJS 1993-1996 4.0, 6.0
Jaguar XJS “HE” 1993-1996 4 Spd RWD V12 5.3L, V12 6.0L
Rolls Royce ARNAGE/SILVER SERAPH 2000-2003 4 Spd RWD V8 6.8L
Rolls Royce Corniche 2000-2002 4 Spd RWD V8 6.75L
Rolls Royce Silver Spirit, Silver Spur, 1992-1998 4 Spd RWD V8 6.75L

Other and alternative codes of this transmission

+ Contribute

This feature is in progress and will be available soon.

85-E
4L80
MT1
4L80E
MT-1
4L80-E
4L80 E
MT 1
GM 4L80E
verified naming OEM designation source name

Common problems & symptoms

Problems and symptoms reported for this transmission, compiled from repair sources. Not a complete list.

!
Direct Clutch Pack Wear
Direct clutch pack is the first to wear out; occurs after high mileage, extreme loads and operating conditions.
!
Friction Components ATF Contamination
Burned friction components soak ATF into other friction linings, requiring full friction component set replacement.
?
Loses overdrive, slips when hot
After warm-up the unit drops out of overdrive, then 3rd gear, and starts slipping in 1st and 2nd, eventually setting a P0730 incorrect gear ratio code.
!
Bushing Set Wear
Bushing wear becomes significant after 12-15 years of use, requiring full bushing set replacement.
?
Excessive Vibration From Bushings
Worn bushings cause vibrations exceeding allowed limits, typically after 12-15 years of service.
!
Solenoid End Of Life
Shift solenoids reach end of service life over time; commonly replaced during overhaul alongside bushings.
!
Torque Converter Lockup Solenoid Failure
Torque converter lock-up solenoid fails with age and mileage; typically addressed during full overhaul.
!
Torque converter clutch shudder
Light-throttle converter lockup shudder at cruise is a recognized complaint on this unit, often tied to degraded ATF or TCC apply circuit wear.
!
Overrun roller clutch skew
The original overrun roller clutch design allowed the rollers to skew and fail; GM redesigned it with a roller-retaining 'shoe' starting March 2001.
?
Low cooler flow
Restricted or degraded transmission cooler flow is a documented failure path that contributes to overheating and clutch damage on this unit.
!
Hollow Discs Wear Out
Hollow discs wear out over extended service life and are routinely replaced during overhaul procedures.
!
Gaskets Seals Filters Degradation
Gaskets, seals, and filters require periodic replacement; addressed through minor upgrades over transmission lifespan.
?
No engine braking in manual 2nd
Mismatching the post-1999 wide 2nd band with the earlier narrow-band apply pin results in no engine braking when the selector is placed in manual 2nd.
Know a symptom and its fix?
Share the symptom, how it was fixed and the part that solved it. We review every submission before publishing.
Contribute a symptom

This feature is in progress and will be available soon.

About this transmission

Transmission general data

The 4-speed automatic transmission GM 4L80 was introduced 1990. It was used for trucks and SUVs with the engine capacity from 5 liters. This transmission is extremely reliable, powerful, and not complicated in terms of design. It has been installed on army armored vehicles Cobra and armored fighting cars Eagle for many years.The 4L80 is a famous predecessor the 3-speed 3L80. Many spare parts are interchangeable. In most cases, this transmission appears in repair services with Jaguars. It is also installed on powerful cars with engines from 5 liters including Hummer and Rolls-Royce.

Technical issues and repair guidelines

This transmission is a rare “guest” in repair services, thus it can be assumed that this unit is quite reliable. It went through many upgrades without serious changes (only rarely updating gaskets, seals, and filters). Clutch and brake packages are designed very reliably with such a huge reserve, that the type of friction elements hasn’t been changed since 1965.

The Direct clutch pack is the first to be worn-out and considered to be one of the weakest clutch packs. But it is quite normal and occurs after considerable mileages, extreme operating conditions and loads. If friction components of two abovementioned packs burn ATF for a long time and this ATF soaks in other friction linings, then the whole set of friction components should be replaced.

After 12-15 years of usage the wear-out of bushings becomes clear and vibrations exceed allowed limit, therefore repair specialists have to replace the whole set of bushings. Solenoids and the torque converter lock-up solenoid also reach the end of their service life by time. Almost all overhauls are performed when bushings, hollow discs, solenoids reach the end of their long service life. These transmissions easily operate for 200 thousand kilometers and even longer.

Sources & Contribution

+ Contribute

This feature is in progress and will be available soon.

Every claim on this page is backed by a structured source record — including community contributions, each with its own reference.

Type
Title
Author
Link
video
GM 4L80-E Transmission Rebuild - Transmission repair
Automatic Transmission
video
4L80E Teardown Inspection
Gary Ferraro
video
4L80E Valvebody Repair and Vacuum Test
Gary Ferraro
manual
Sonnax — Critical Wear Areas & Vacuum Test Locations (4L80E)
—
manual
Sonnax — Outsmarting 4L80-E Overdrive Roller Clutch Failure
—
manual
Sonnax — GM 4L80-E Case Checkball Locations
—
link
The Novak Guide to the GM 4L80E Automatic Transmission
—
manual
ATSG 4L80E General Motors TechTran Manual
—
link
GM 4L80E, 4L85E Transmission Specs & Ratios
—
manual
GM Service Manual Section 237 - 4L80-E/4L85-E Service & Replacement
—
manual
ATRA 4L80E Rebuild/Reference Procedure (PDF-4L80E)
—
manual
4L80E ATSG Tech Service Rebuild Manual
—
manual
ATSG THM 4L80-E Technical Service Manual (full text)
—
manual
GM THM 4L80E ATRA Manual Repair Rebuild Book
—
link
4L80E Fluid Capacity and Type
—
manual
ATSG GM Chevy 4L80E Transmission Rebuild Tech Manual
—

Contribute transmission data

Go4Trans grows as a community knowledge graph. Help make the 4L80E record more complete — every submission is reviewed before publication.

Contribute data

This feature is in progress and will be available soon.

Report a mistake on this page

This feature is in progress and will be available soon.

✓ Reviewed by our editorial team before going live
✓ Accepted contributions are credited in the Sources list
📋 Alias or code variant
🔩 Part number & fitment
🚗 Vehicle application
🏪 Repair shop listing
📖 Technical article
⚠ Problem report
